超聲波熱量表系列
超聲波熱量表系列
超聲波熱量表系列
超聲波熱量表是利用超聲波流量計對熱水流量測定和熱傳感器對進出水溫度測定，并利用積算公式算出熱交換系統獲得熱量的熱計量儀表。產品由超聲波流量計、溫度傳感裝置、換能器（積算儀）、顯示器等要件組成。
基本原理：一對溫度傳感器分別安裝在供熱進、出水管道上。流量計發出流量信號，溫度傳感器測出進水和出水溫度信號。積算儀采集到流量和溫度信號利用積算公式算出獲得的熱量，再利用自動累加的方法隨時把用戶的消費熱量加在一起，例如累計滿一個月就是當月消費的熱量（大卡）總量。可添加M-BUS、RS-485、模塊實現遠程抄表，進行集中管理；超聲波熱量表配合智能暖氣控制閥、供暖收費管理系統一起使用可應用于預付費管理、按熱量收費的場合。
主要功能特點：
★ 精確計量功能：使用德國進口微秒級高精度計算芯片，計量準確度高、穩定性好。
★ 顯示功能：使用液晶面板顯示累積熱量、瞬時流量、累積流量、供回水溫度、供回水溫差和累積工作時間等信息。
★ 數據記錄功能：自動保存最近18個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度及每項對應的時間等，安全可靠。
技術參數：
基本原理：一對溫度傳感器分別安裝在供熱進、出水管道上。流量計發出流量信號，溫度傳感器測出進水和出水溫度信號。積算儀采集到流量和溫度信號利用積算公式算出獲得的熱量，再利用自動累加的方法隨時把用戶的消費熱量加在一起，例如累計滿一個月就是當月消費的熱量（大卡）總量。可添加M-BUS、RS-485、模塊實現遠程抄表，進行集中管理；超聲波熱量表配合智能暖氣控制閥、供暖收費管理系統一起使用可應用于預付費管理、按熱量收費的場合。
主要功能特點：
★ 精確計量功能：使用德國進口微秒級高精度計算芯片，計量準確度高、穩定性好。
★ 顯示功能：使用液晶面板顯示累積熱量、瞬時流量、累積流量、供回水溫度、供回水溫差和累積工作時間等信息。
★ 數據記錄功能：自動保存最近18個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度及每項對應的時間等，安全可靠。
技術參數：
公稱直徑DN（mm） | 15 | 20 | 25 | 32 |
最小流量qi(m3/h) | 0.03 | 0.05 | 0.1 | 0.12 |
常用流量qp(m3/h) | 1.5 | 2.5 | 3.5 | 6 |
最大流量qs(m3/h) | 3 | 5 | 7 | 12 |
水量最大讀數(m3) | 99999999 | |||
熱量最大讀數(kW·h) | 99999999 | |||
準確度等級 | 2級 | |||
壓力等級 | 1.0MPa | |||
壓力損失 | ＜25kPa（在常用流量下） | |||
最大工作壓力 | 1.6MPa | |||
熱耗計算 | 從2.5K開始 | |||
溫度范圍 | +5℃ ～ +95℃ | |||
溫差范圍 | 3K ～ 60K | |||
溫度分辨率 | 0.01℃ | |||
環境溫度 | A類 +5℃ ～ +55℃ | |||
電池工作時間 | 6年（鋰電池） | |||
安裝方式 | 水平安裝 或 豎直安裝 | |||
熱載體 | H2O | |||
溫度傳感器 | PT1000鉑電阻 | |||
顯示位數 | 8位 | |||
顯示說明：
★ 查詢顯示：按下表體上的功能按鍵，液晶面板開始顯示熱量、進水溫度、出水溫度、溫差、累積水量、當前流速、報警時間、累用時間相關信息。
★ 月用量查詢顯示：在顯示“熱量”時長按按鍵3秒進入月用量查詢狀態，顯示當月相關數據； 在顯示“累用時間”時長按按鍵3秒進入上月用量查詢狀態，顯示上月相關數據。
★ 電池欠壓顯示：顯示“ ”符號，則表示表具電池缺電。
產品使用注意事項：
★ 產品按照常用流量大小來選擇公稱口徑和型號，采暖水質需符合有關規定，需安裝儀表箱保護表具，以防止人為破壞或意外損壞；
★ 輕拿輕放，避免水浸、腐蝕性氣體、過度高溫；供暖期間須保持管道內介質通暢以免凍壞儀表；
★ 需按國家標準定期進行檢查，檢查期間需清洗過濾器、更換電池。
安裝尺寸：
★ 查詢顯示：按下表體上的功能按鍵，液晶面板開始顯示熱量、進水溫度、出水溫度、溫差、累積水量、當前流速、報警時間、累用時間相關信息。
★ 月用量查詢顯示：在顯示“熱量”時長按按鍵3秒進入月用量查詢狀態，顯示當月相關數據； 在顯示“累用時間”時長按按鍵3秒進入上月用量查詢狀態，顯示上月相關數據。
★ 電池欠壓顯示：顯示“ ”符號，則表示表具電池缺電。
產品使用注意事項：
★ 產品按照常用流量大小來選擇公稱口徑和型號，采暖水質需符合有關規定，需安裝儀表箱保護表具，以防止人為破壞或意外損壞；
★ 輕拿輕放，避免水浸、腐蝕性氣體、過度高溫；供暖期間須保持管道內介質通暢以免凍壞儀表；
★ 需按國家標準定期進行檢查，檢查期間需清洗過濾器、更換電池。
安裝尺寸：
口徑 | 長度 (L) | 高度 (H) | 寬度 (W) | 螺紋 (G) |
DN20 | 130mm | 90mm | 88mm | G1B |
DN25 | 160mm | 100mm | 88mm | G5/4B |
DN32 | 180mm | 120mm | 88mm | G3/2B |
安裝注意事項：
★ 安裝前請確認管道的常用流量在配用表具的常用流量范圍內；
★ 安裝時進水口前需安裝過濾器和表前閥，安裝表具時注意管道水流方向需與表具上的箭頭指示方向一致；
★ 表具可水平方向安裝或豎直方向安裝，水平安裝時最大傾斜角不超過30度，并避免安裝在水管拐角處；豎直安裝時需保持進水口向上。

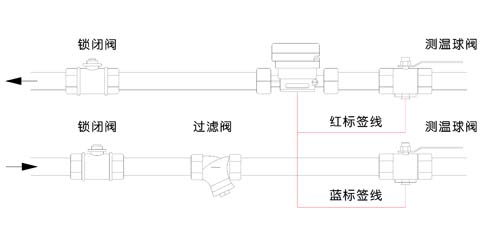

安裝示意圖：
安裝熱量表前，先在進水口安裝表前閥和過濾器，然后安裝熱量表，熱量表后安裝表后閥門，出水口安裝測溫球閥。熱量表紅色標簽鉑電阻安裝在進水口，藍色標簽鉑電阻安裝在測溫球閥上。
★ 安裝前請確認管道的常用流量在配用表具的常用流量范圍內；
★ 安裝時進水口前需安裝過濾器和表前閥，安裝表具時注意管道水流方向需與表具上的箭頭指示方向一致；
★ 表具可水平方向安裝或豎直方向安裝，水平安裝時最大傾斜角不超過30度，并避免安裝在水管拐角處；豎直安裝時需保持進水口向上。
安裝示意圖：
安裝熱量表前，先在進水口安裝表前閥和過濾器，然后安裝熱量表，熱量表后安裝表后閥門，出水口安裝測溫球閥。熱量表紅色標簽鉑電阻安裝在進水口，藍色標簽鉑電阻安裝在測溫球閥上。
